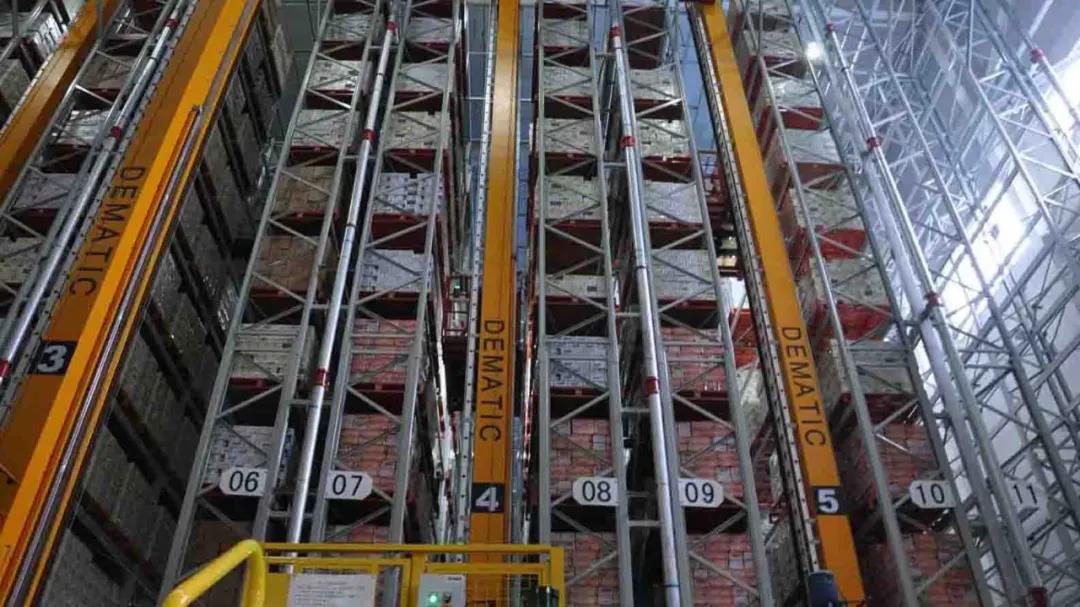

自動化立體倉庫通過自動化及計算機信息技術，實時監視貨庫設備運行狀態，動態處理物流業務數據，實現對作業任務邏輯分析、輸送路徑分析、設備工藝、作業流程協調監控、貨品信息跟蹤及管理、設備狀態監控、用戶信息管理，協同PLC系統實現物流設備的集中控制、生產調度、庫存管理、數據管理等功能。

  一、自動化立體系統整體框架

  系統架構是由WMS、WCS、 PLC和外部系統三部分組成。

  WCS系統是介于WMS系統和PLC系統之間的一層管理控制系統。一方面，它與WMS系統進行信息交互，接受WMS系統的指令，并將其發送給PLC系統，從而驅動產線產生相應機械動作。另一方面，它將PLC系統的狀態及數據實時反映在界面上，并提供對PLC系統和產線的手動調試接口。

  WMS倉庫管理系統目的是獨立實現倉儲管理各種功能：收貨、存貨管理、任務處理、分揀和配送控制。

  WMS將關注的焦點集中于對倉儲執行的優化和有效管理，從而有效提高生產企業的倉庫的執行效率和生產率。

  PLC(底層控制設備）是整個物流過程中硬件的驅動平臺，與WCS緊密結合，完成各種業務邏輯的執行。

  二、WCS系統主要功能介紹

  1、實時監控

  支持全局畫面顯示；支持局部放大顯示；支持實時動態畫面；

  停止狀態、運行狀態、故障狀態、禁用狀態等按不同顏色或動畫顯示。

  2、參數設置

  從PLC讀取設備當前參數；

  提供參數設置界面；

  向PLC寫入修改后的設備參數；

  支持參數初始化功能。

  3、手動控

  提供輸送線設備的啟停、封解、復位、數據清除、初始化等控制功能

  4、任務管理（后臺）

  從PLC讀取條碼信息，向WMS發送條碼信息及設備編號，接收WMS返回的路向信息。向PLC發送任務指令（包括路向信息）。

  讀取PLC任務指令返回值，確定指令是否完成。如果在讀到新的條碼前沒有讀到任務指令返回值，那么該任務記錄為未完成。任務未完成不影響后續任務指令的發送。

  5、系統日志

  任務日志：包括設備號、任務流水號、條碼信息、路向信息、執行結果、任務發起時間、任務完成時間等。

  系統故障日志：包括設備類型、故障代碼、故障描述、故障等級、故障發生時間等信息。

  操作日志（手動控制）：包括控制指令、設備編碼、執行結果、指令發出時間、指令完成時間、操作人。

  三、WMS主要功能介紹

  WMS業務功能包括業務管理、設備管理、查詢統計、基礎數據管理、異常處理、日志管理、系統幫助。

  業務管理：系統任務管理、貨物組盤、拆盤、貨物入庫、出庫管理、空盤入庫、空盤出庫、設備盤點、貨物調撥、任務實時管理。

  設備管理：倉位管理、倉位直觀圖、站臺管理、排管理、巷道管理、托盤管理、貨物管 理。

  統計查詢：歷史作業、歷史作業查詢統計、庫存信息查詢統計、任務明細查詢、出入庫明細查詢、貨物統計查詢。

  基礎數據管理：用戶管理、客戶管理、產品信息、權限管理。

  異常處理：添加執行過程中各種異常狀態處理。

  日志管理：記錄生產調度實時日志狀態和信息，用于倉儲調度記錄查詢。

  系統幫助：提供系統操作配置幫助功能。

  PLC應用于立體倉庫控制系統，與傳統的繼電接觸器控制系統相比較，具有通用性強，可靠性高，操作方便，維護簡單等優點。此控制系統自動化程度高，空間利用率高，減輕了勞動強度，提高了生產效率，已取得了很好的經濟效益。

  許多企業已認識到企業管理信息對企業發展的戰略意義，從財務軟件、進銷存軟件到WMS、WCS、PLC，代表了中國企業從粗放型管理走向集約管理的要求，競爭的激烈和對成本的要求使得管理對象表現為：整合上游、企業本身、下游一體化供應鏈的信息和資源。

  而倉庫的智能化發展，不僅體現在自動化立體庫的建設，也在于WMS整個系統的配合。尤其是制造業中的倉庫，作為鏈上的節點，不同鏈節上的庫存觀不同，在物流供應鏈的管理中，不再把庫存作為維持生產和銷售的措施，而將其作為一種供應鏈的平衡機制，其作用主要是協調整個供應鏈。

  但現代企業同時又面臨著許多不確定因素，無論他們來自分供方還是來自生產或客戶，對企業來說處理好庫存管理與不確定性關系的唯一辦法是加強企業之間信息的交流和共享，增加庫存決策信息的透明性、可靠性和實時性。
